Ouvrir un fichier existant :

Pour ouvrir un fichier existant, il faut utiliser la commande "Ouvrir..." du menu déroulant "Fichier" :

On peut également cliquer sur l’icône qui lui est associé ou alors appuyer sur les touches Ctrl et O.

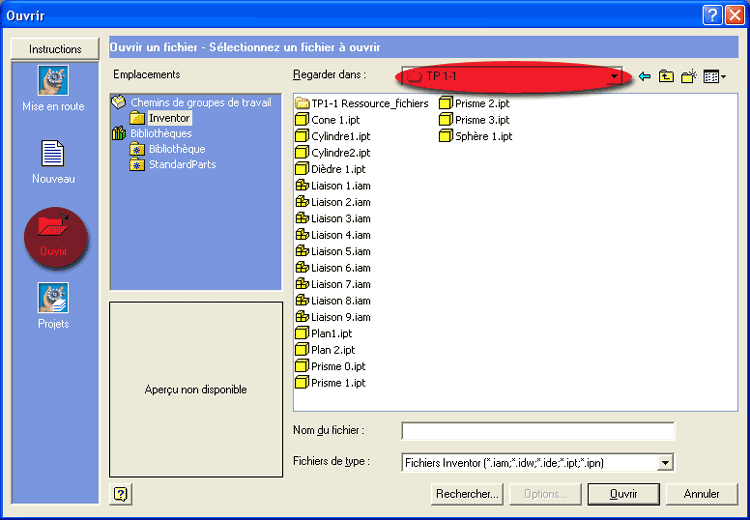

La fenêtre ci-dessous apparaît. Cliquer sur "Ouvrir". Il reste a rechercher l’endroit ou se situe le fichier à ouvrir.

Le fichier peut être sélectionné dans la liste par un double clic,

ou bien son nom peut être entré dans le champ "Nom du fichier" avant de cliquer sur "Ouvrir".
