L'ensemble "Couronne + Tige"

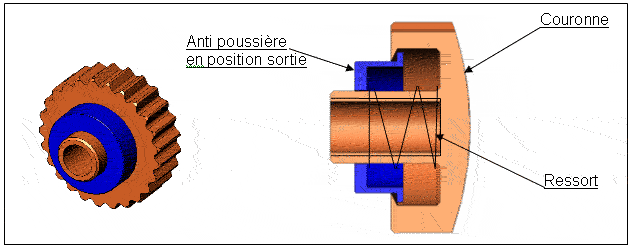

L’ensemble couronne est constitué de trois pièces (voir la figure ci-dessous) :

• une couronne, pièce en contact avec les doigts de l’utilisateur
• un anti poussière évitant l’introduction d’impureté à l’intérieur de la montre
• un ressort intercalé entre la couronne et l’anti poussière (non modélisé)

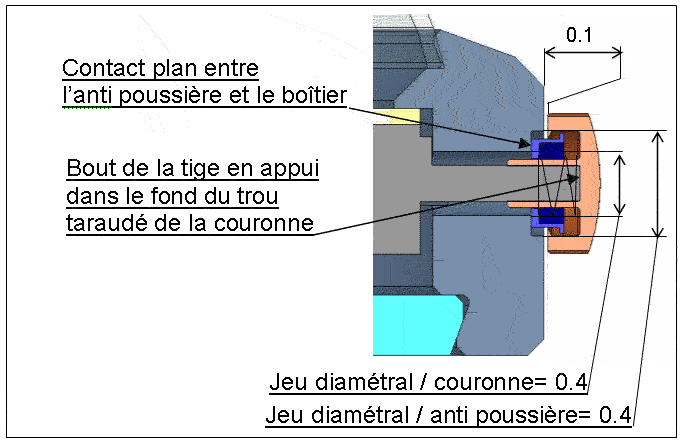

La couronne est vissée sur la tige, de mise à l'heure, filetée du calibre (voir la figure ci-dessous).

Fonctions à étudier

FT14 : Mise en position de la couronne sur la tige de mise à l'heure: par liaison hélicoïdale

FT15 : Maintien en position de la couronne sur la tige de mise à l'heure: blocage lorsque la tige vient buter en prenant appui sur le fond du trou taraudé de la couronne
Condition C19 : jeu de 0.1 mm entre le rebord de la couronne et la face latérale du boîtier
Condition C20 : Contact entre la face inférieure de l’anti poussière avec le fond du lamage du boîtier.
Condition C21 : Pour une étanchéité efficace, il faut que l'anti poussière soit à mi course quand la couronne est montée sur le boîtier.

Les modèle CAO de la couronne et de l' anti poussière sont donnés (fichiers « couronne.STEP et anti poussière.STEP »).

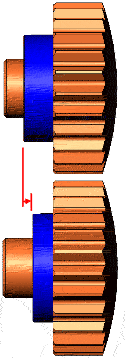

Les figures ci-dessous mettent en évidence les deux positions de l'anti poussière par rapport à la couronne.


Position Anti poussière sorti (avant montage de l'ensemble sur la montre)











Position Anti poussière sous contrainte (après montage de l'ensemble sur
la montre)
